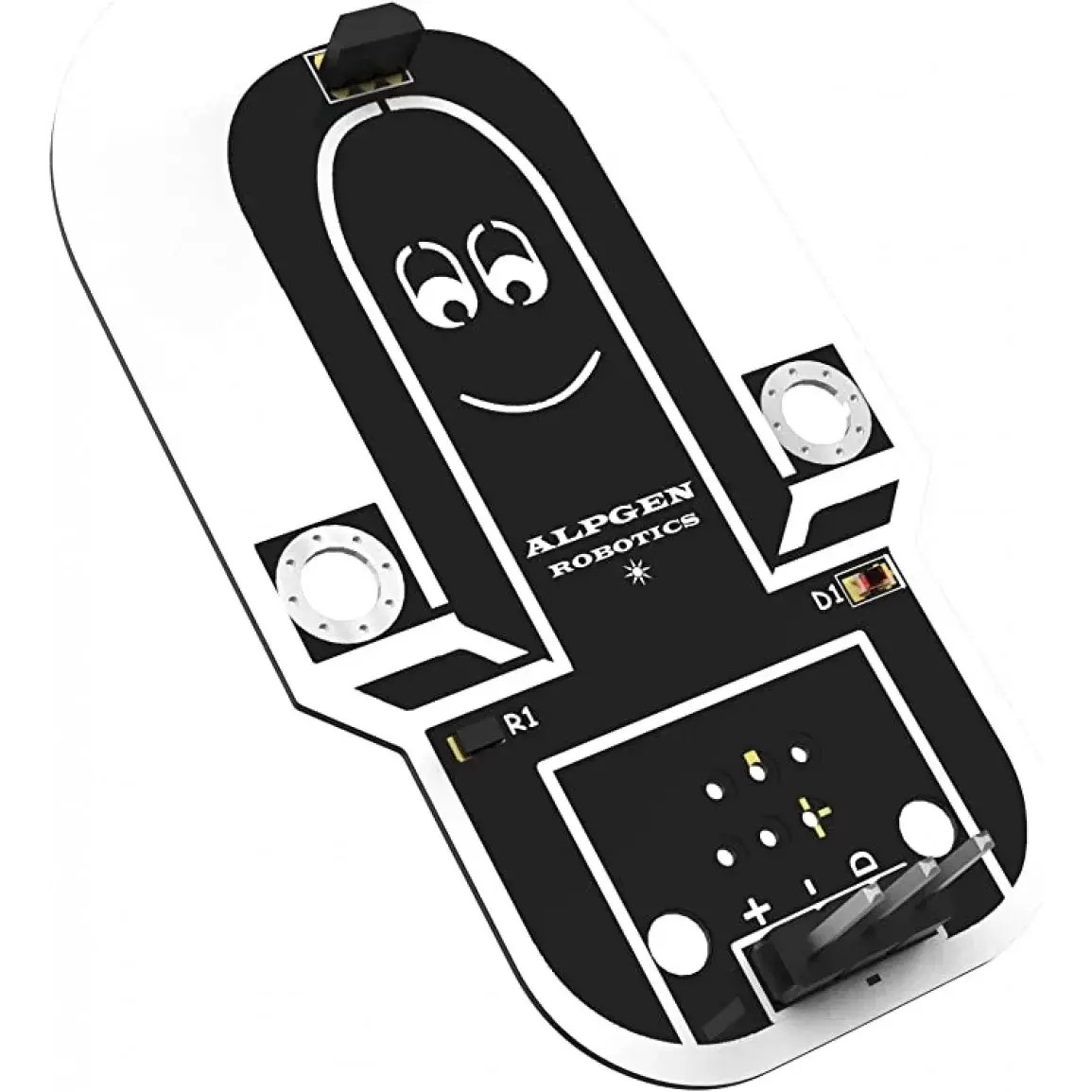

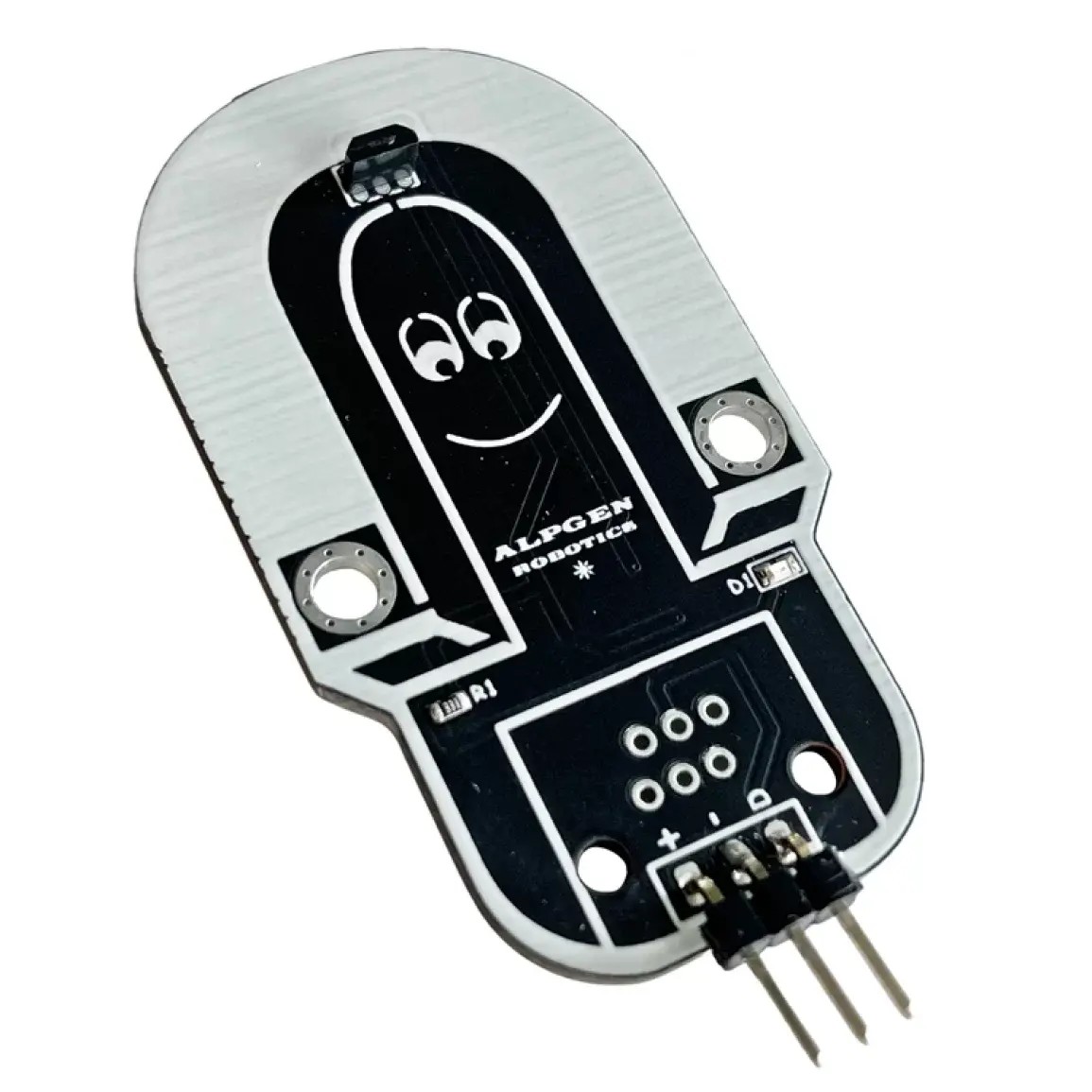

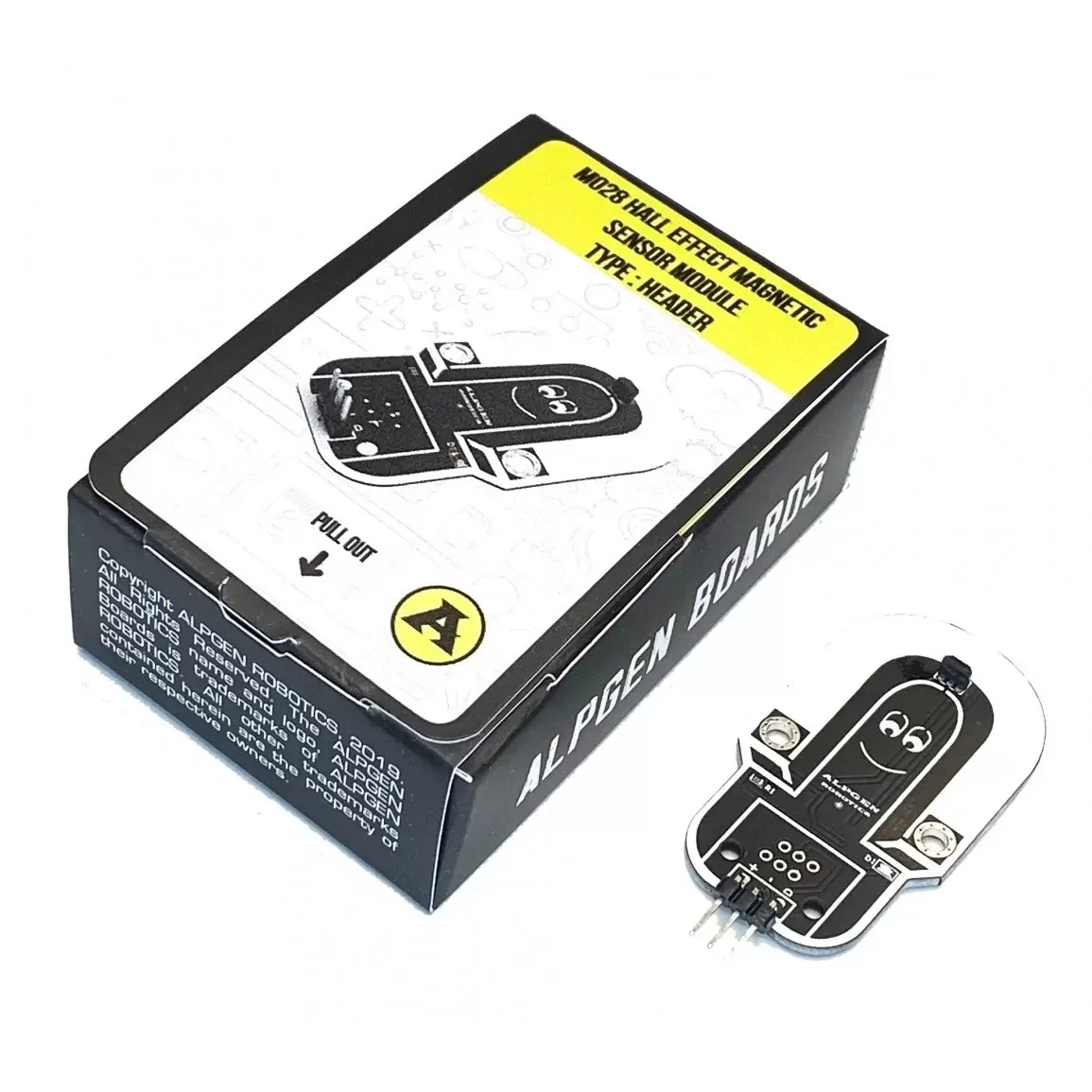

HALL EFFECT MANYETİK SENSÖR

Hall Effect Sensör, manyetik cisimleri algılayarak çalışır. Etrafındaki manyetik alanın şiddetine göre değer verir. Mıktanıs vb. manyetik materyaller sensöre yaklaştığında çıkış vermektedir.

Nerede Kullanılır?

Arduino ile robotik kodlama uygulamarında kullanabilirsiniz. Manyetik sensör mıknatıs gibi manyetik cisimlere karşı çıkış vermektedir. Sensörün ön kısmına mıknatıs yaklaştırdığınızda sensör çıkış vermektedir. Arduino ile manyetik alan projelerinde hall effect sensör kullanabilirsiniz.



Çalışma Voltajı	5V DC
Data Çıkışı	Analog
En	30.55mm
Boy	53.14mm
Vida Delik Çapı	3.2mm

Hall Effect Manyetik Sensör	Arduino Uno Breadboard
DATA	D9
-	GND
+	5V



Örnek Proje Arduino Kodu



/* ALPGEN Robotics
// Hall effect sensor modülü Kullanımı
// 09.05.2021
// Soru ve Yardım İçin: [email protected]
// www.alpgenrobotics.com // */
int hallSensorPin = 9;
int ledPin =  13;
int state = 0;
// void setup fonksiyonu LED ve Hall Sensörün bağlı olduğu pinleri tanımlıyoruz.
void setup() {
 pinMode(ledPin, OUTPUT);
 pinMode(hallSensorPin, INPUT);
}
// void loop ile state de tuttuğumuz değeri okuyoruz ve duruma göre LED'in açılıp
// kapanmasını sağlıyoruz.
void loop(){

 state = digitalRead(hallSensorPin);
 if (state == LOW) {
   digitalWrite(ledPin, HIGH);
 }
 else {
   digitalWrite(ledPin, LOW);
 }
}
