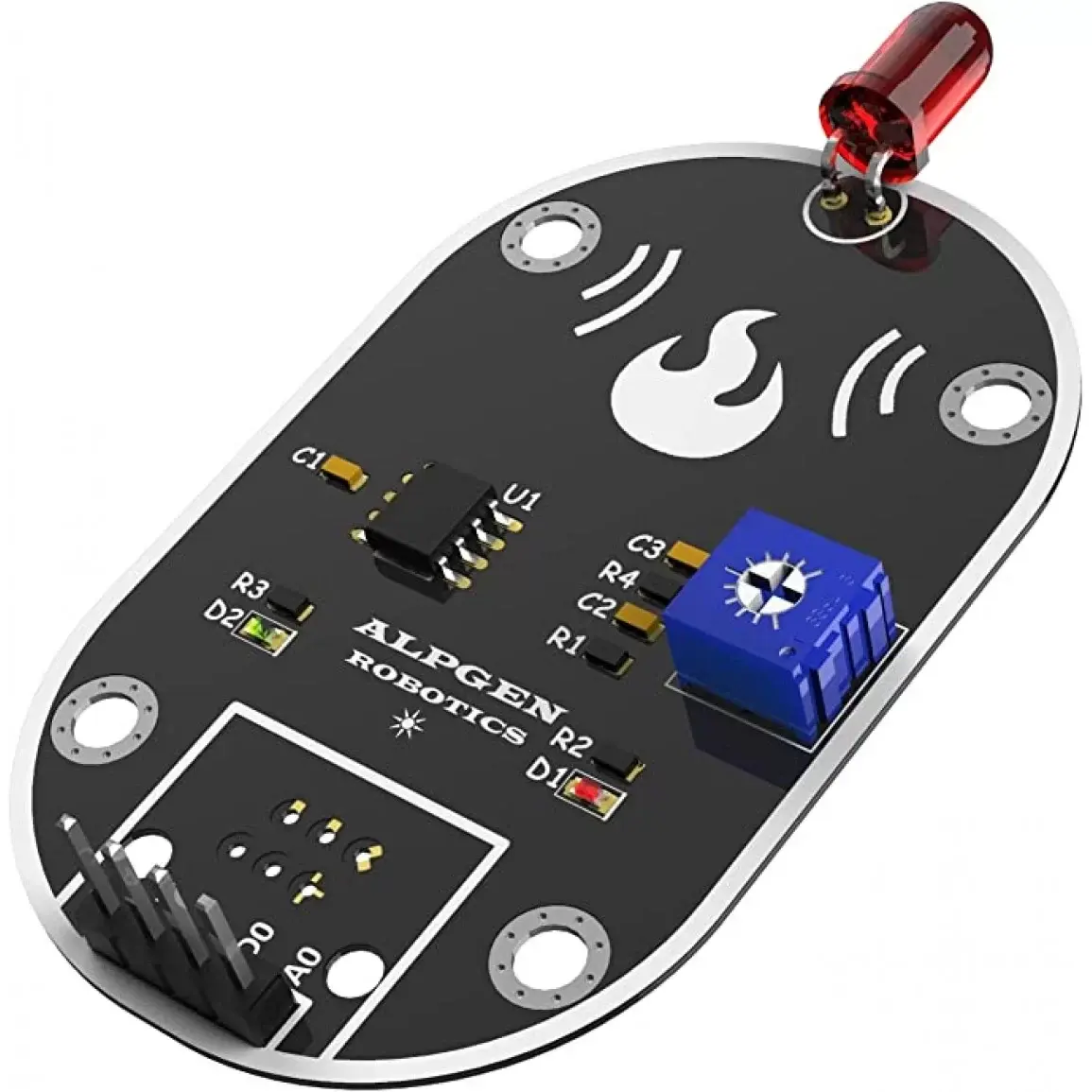

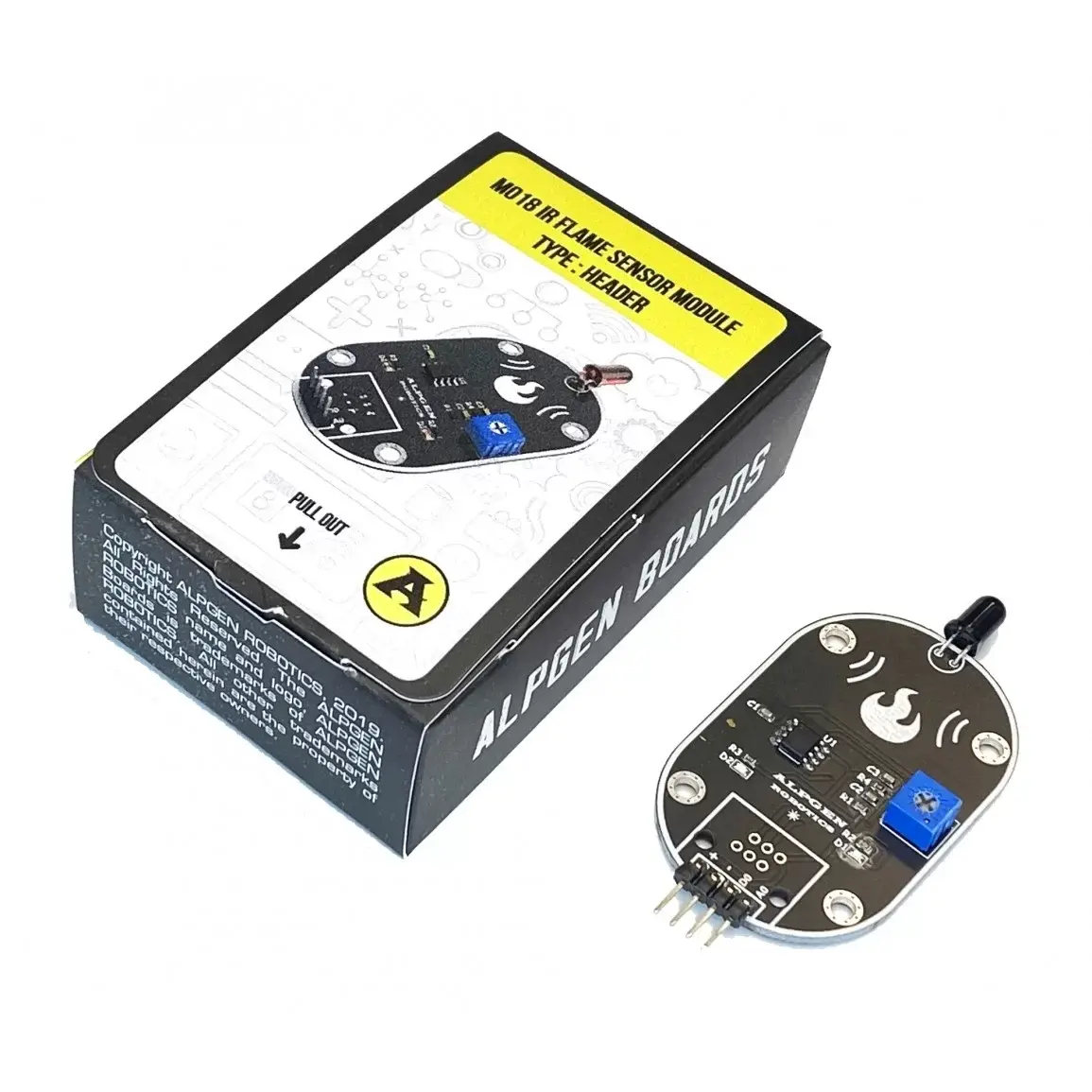

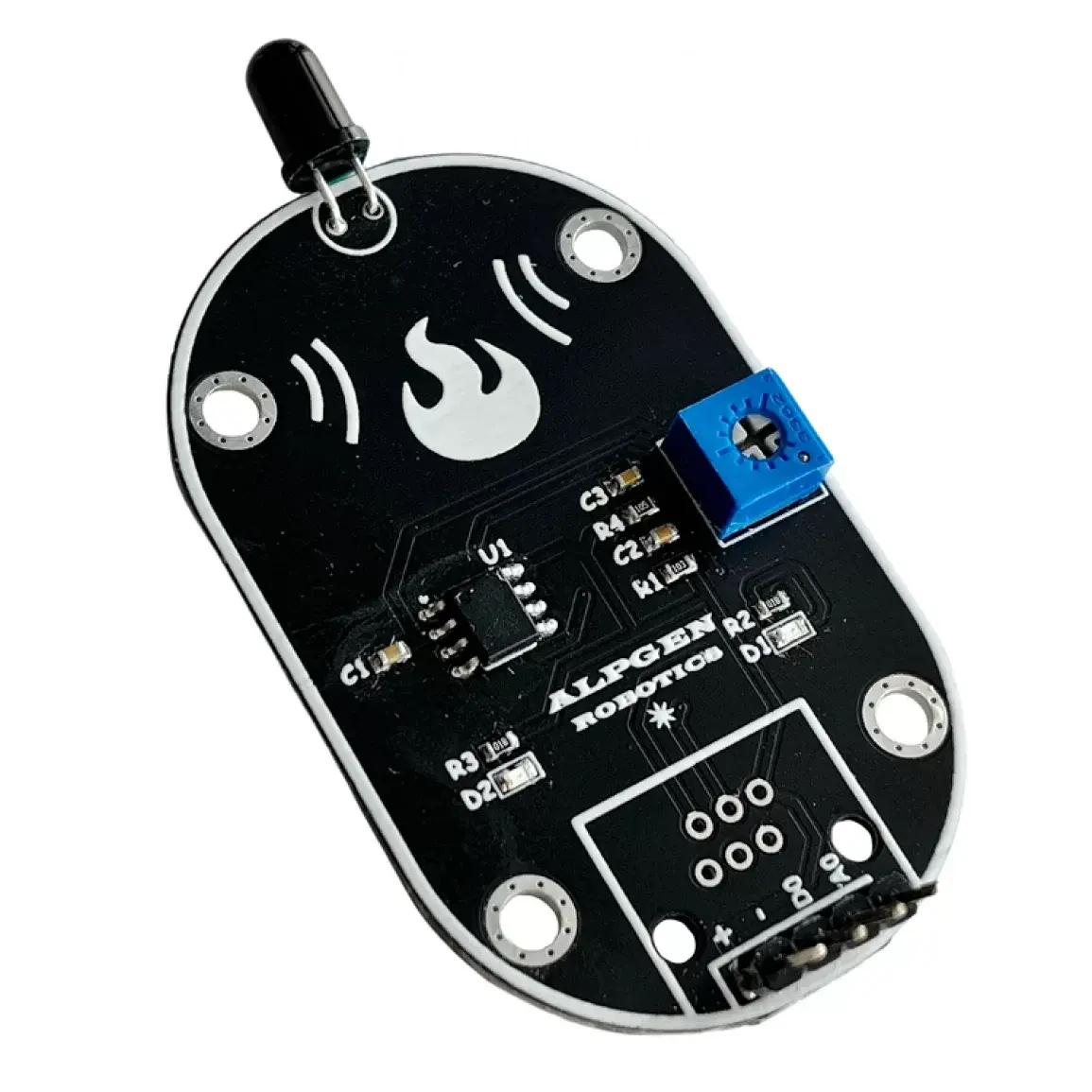

IR ATEŞ SENSÖR MODÜLÜ

IR ateş sensörü modülü dalga boyu 760nm ile 1100nm aralığındaki yangın kaynağını ya da diğer ışık kaynaklarını algılamak için kullanılır. Modül üzerinde bir adet IR alıcı ve bir adet trimpot bulunur. Trimpot ile hassasiyet ayarı yapılabilir. IR alıcı modülü, hem dijital hem analog çıkış verebilir.





Nerede Kullanılır?

Arduino ile robotik kodlama projelerinde sıkça kullanılmaktadır. Yangın alarmı, yangın söndürme robotu vb. projelerde kullanılabilir.



Çalışma Voltajı	5V DC
Data Çıkışı	Analog - Dijital
En	35.37mm
Boy	55.8mm
Vida Delik Çapı	3.2mm

IR Ateş Sensör Modülü	Arduino Uno Breadboard
-	GND
+	5V
D0	D2
A0	A0

Örnek Proje Arduino Kodu



/* ALPGEN Robotics
// IR Ateş Modülü Kullanımı
// 05.08.2021
// Soru ve Yardım İçin: [email protected]
// www.alpgenrobotics.com */
#define Analog  A0  //Alev modülünün analog çıkış A0'a bağlı
#define Digital 2   //Alev Modülünün dijital çıkışı D2'ye bağlı
#define LED     13  // Durum ledi dijital 13'e tanımlandı
int AnalogValue = 0;  //Analog verilerin tutulacağı değerin tanımlanması
void setup() {
 //Giriş ve Çıkış pinlerinin tanımlanması
 pinMode(LED, OUTPUT);
 pinMode(Digital, INPUT);
 pinMode(Analog, INPUT);
 digitalWrite(LED, LOW);  //Ledi söndürme
 Serial.begin(9600); // Seri haberleşme hızı 9600 Baudrate ayarlandı
}
void loop() {
 AnalogValue = analogRead(Analog); //Analog verinin okunup kaydedilmesi
 Serial.println(AnalogValue); //Seri monitöre analog verinin yazdırılması
 if(AnalogValue > 980) // eğer analog veri 960'dan büyükse
 {
   digitalWrite(LED,HIGH); // durum ledi yansın
 }
 else                      //değilse
 {
   digitalWrite(LED,LOW); // durum ledi sönsün
 }
 delay(300); // 300ms gecikme süresi
}
