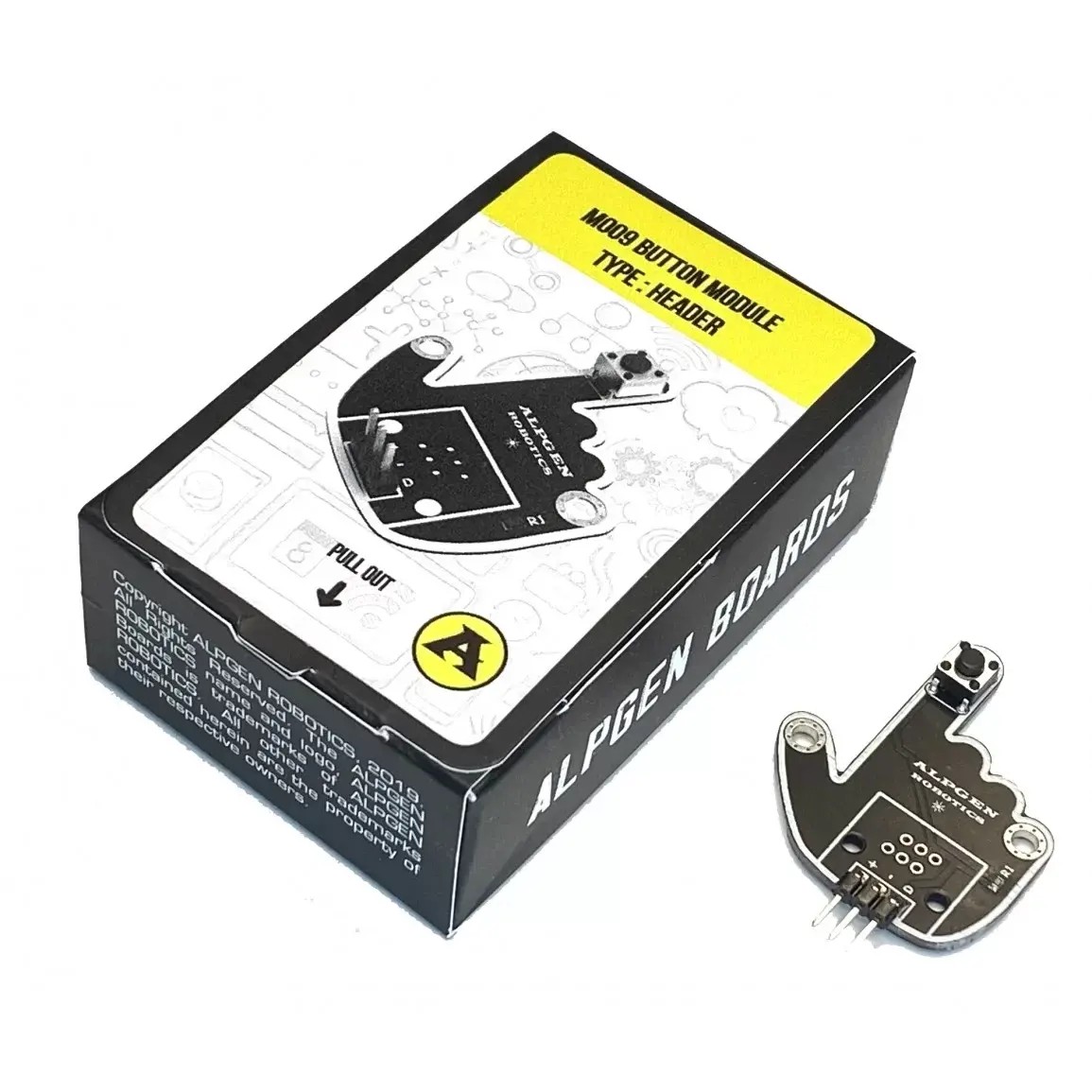

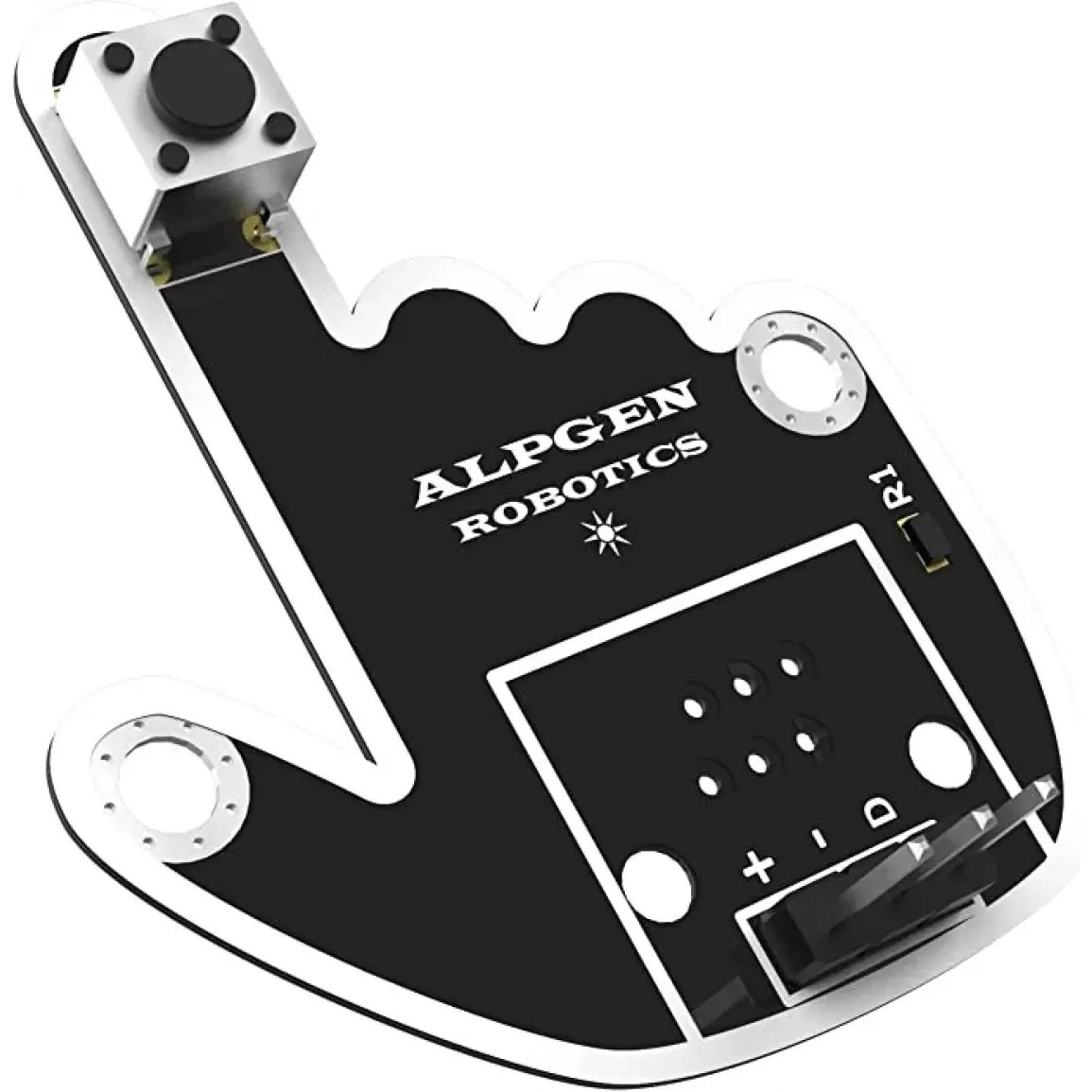

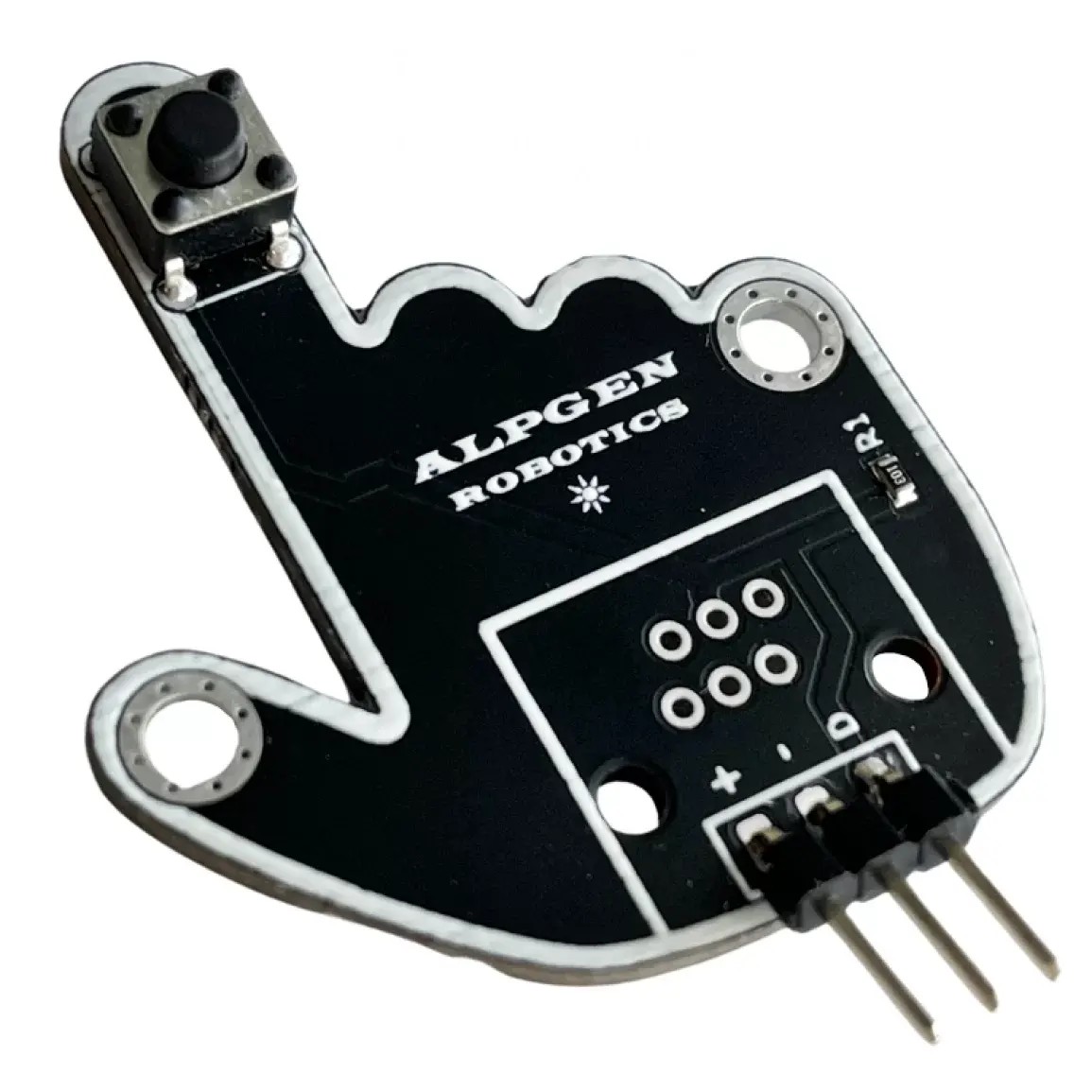

BUTON MODÜLÜ

Buton modülü üzerinde 1 adet basmalı buton bulunan, butona basıldığında da dijital çıkış veren bir modüldür. Dijital çıkıştan butona basılıyken 1, basılı değilken 0 değeri alınır.





Nerede Kullanılır?

Arduino ile robotik kodlama projelerinde sıkça kullanılan modüldür. Buton ile led kontrolü, motor hız ve yön kontrollerinde, led parlaklığı ayarlama vb. projelerde kullanılabilir.



En	35.45mm
Boy	42.26mm
Vida Delik Çapı	3.2mm

Örnek Proje Devre Şeması

Buton Modülü	Arduino Uno Breadboard
DATA	D5
-	GND
+	5V

/* ALPGEN Robotics */
//* Buton Modülü ile Led Yakma Örnek Proje
// 07.05.2021
// Soru ve Yardım İçin: [email protected]
// www.alpgenrobotics.com *//
int led = 13;   // led Dijital 13'e tanımlandı
int button = 5; // Buton Dijital 5'e tanımlandı
void setup()    // Başlangıç Ayarlamaları
{
 pinMode(led, OUTPUT);   // led çıkış olarak ayarlandı
 pinMode(button, INPUT); // buton giriş olarak ayarlandı
}
void loop() // Sürekli Tekrar Edecek Olan Döngü
{
 if(digitalRead(button) == HIGH) // buton durumu HIGH oldu ise yani basıldı ise
 {
   digitalWrite(led, HIGH);      // led yansın
 }
 else                            // değilse
 {
  digitalWrite(led, LOW);        // led sönsün
 }
}
