DS3231 Gerçek Zamanlı Saat RTC Modülü

Ürün Kodu:Y1TCQ6K6E2
featuresÜcretsiz kargo
featuresUygun Fiyat
Ürün Açıklaması

arduino sensör modülleri

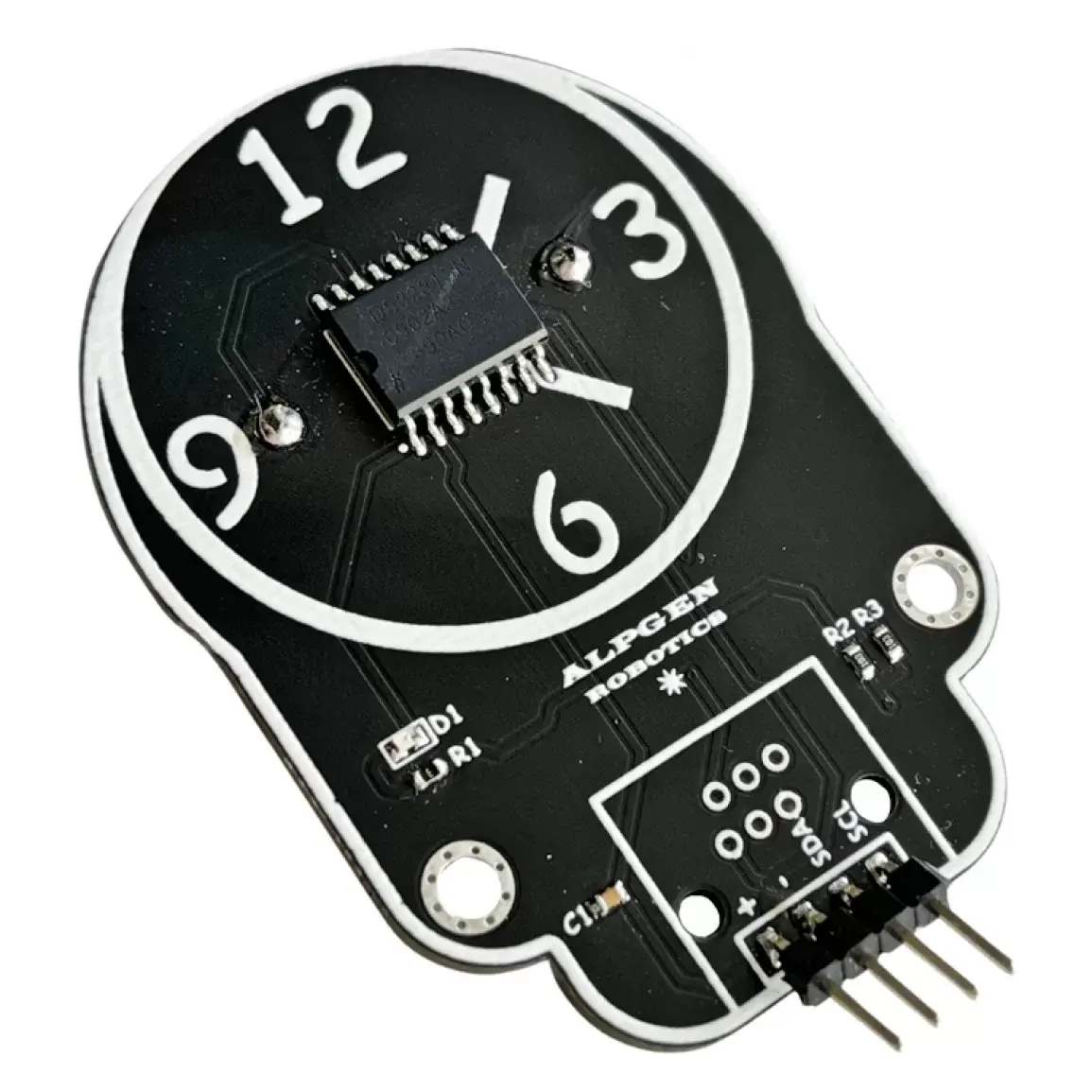

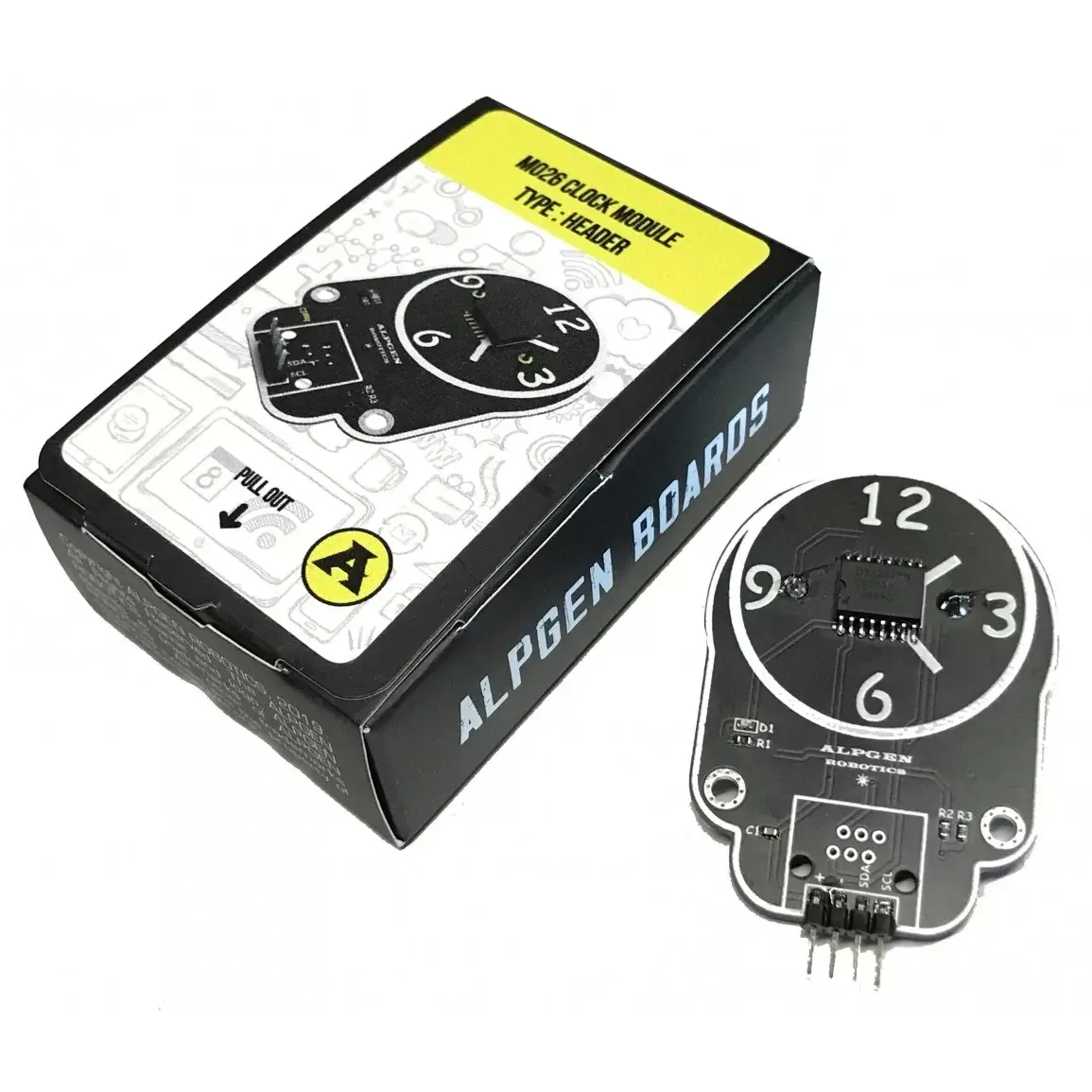

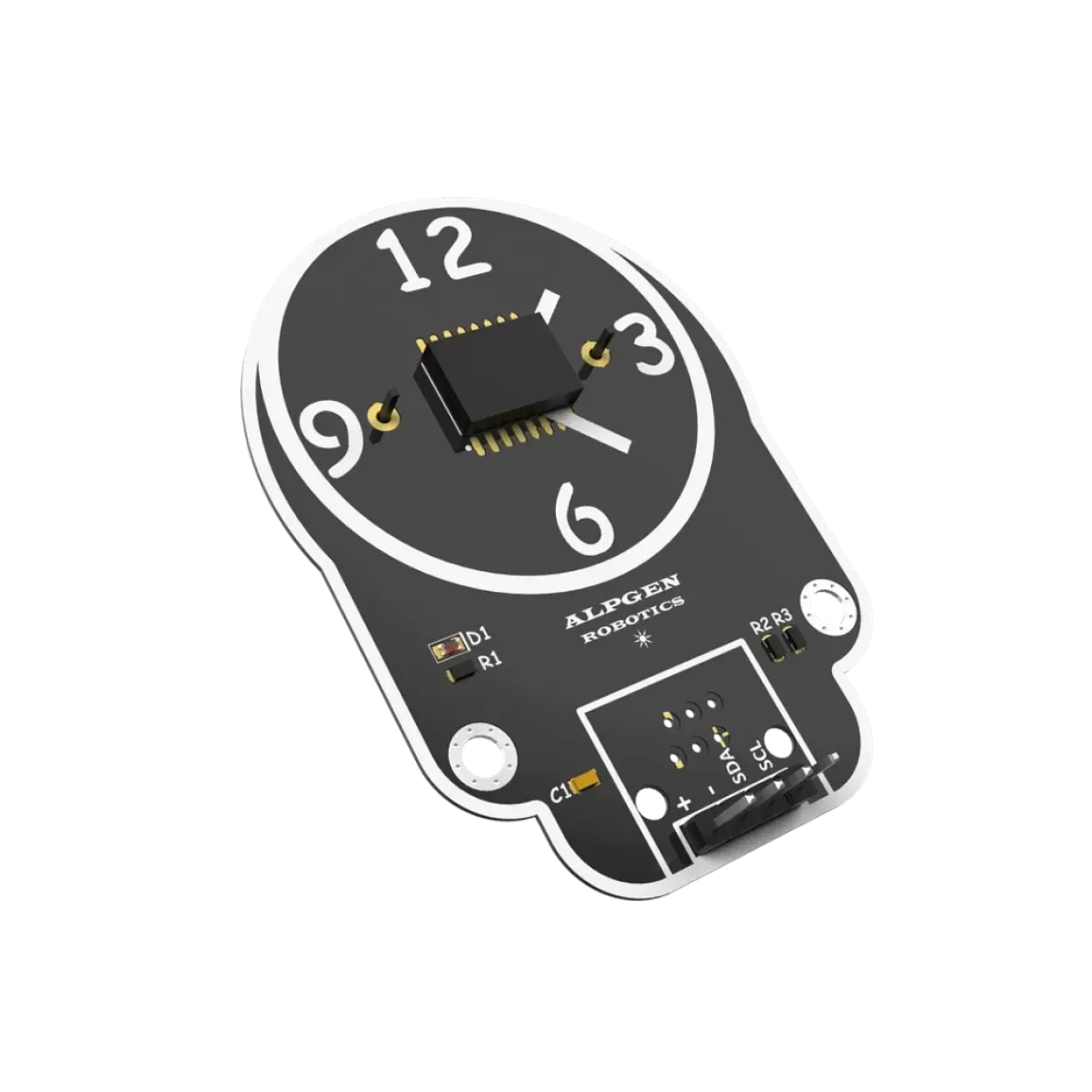

DS3231 SAAT MODÜLÜ

Saat modülü girilen tarih, saat vb. bilgilerle dijital çıkış veren modüldür. Saat modülü saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini tutar. Modül üzerinde bulunan CR2032 pil yuvasına takılacak para pil ile güç kesilse bile gerçek zaman bilgisi hafizadan kaybolmaz.

arduino ds3231 saat modülü

Nerede Kullanılır?



Arduino ile robotik kodlama projelerinde saat ve takvim bilgisi edinmekte kullanılabilir. Dijital takvim, gerçek zamanlı uygulamalar, akıllı tarım ve robotik vb. projelerinde kullanılabilir.

Çalışma Voltajı 5V DC
Data Çıkışı  Dijital
En 43.48mm
Boy 59.9mm
Vida Delik Çapı 3.2mm

Örnek Proje Devre Şeması

Bu projede saat modülü kullanılarak kaydedilen tarih ve saat bilgileri okunarak 1'er saniye arayla seri porta yazdırılacaktır. Projede DS3231 saat modülü ile Arduino Uno Breadboard kullanılmıştır.


DS3231 Saat Modülü Arduino Uno Breadboard
- GND
+ 5V
SDA SCL
SCL SDA
arduino ds3231 saat modülü örnek devre ve kod

Örnek Proje Arduino Kodu



/* ALPGEN Robotics */
// DS3231 Saat Modülü Kullanımı
// 09.11.2021
// Soru ve Yardım İçin: [email protected]
// www.alpgenrobotics.com //

DS323x rtc;         // Kütüphanemiz başlatılıyor
void setup() {
 Serial.begin(9600); // Seri Port Ekranı'nı başlatıyoruz
 Wire.begin();       // Wire kütüphanesini başlatıyoruz
 delay(1000);        // Bağlantı kurulana kadar bekleyelim
 rtc.attach(Wire);   // Kütüphaneyi I2C'ye bağlayalım
 // Alttaki satır girdiğimiz saat ve tarihi alarak RTC'yi ayarlar
 // Bu halde bir defalığına Arduino'ya yükledikten sonra satırı başına //
 // koyarak yorum yapıp tekrar yüklemeliyiz.
 // Aksi halde her açılışta tekrar saat yüklemeye çalışır.
 rtc.now(DateTime(2022, 04, 25, 11, 31, 00));
}
void loop() {
 DateTime now = rtc.now();                   // Güncel saati bu satırda okuyoruz
 if (now.day() < 10) {Serial.print("0");}    // 3. ayı 03 olarak gösterelim
 Serial.print(now.day());                    // Günü yazalım
 Serial.print(".");
 if (now.month() < 10) {Serial.print("0");}
 Serial.print(now.month());                  // Ayı yazalım
 Serial.print(".");
 Serial.print(now.year());                   // Yılı yazalım
 Serial.print(" | ");
 if (now.hour() < 10) {Serial.print("0");}
 Serial.print(now.hour());                   // Saati yazalım
 Serial.print(":");
 if (now.minute() < 10) {Serial.print("0");}
 Serial.print(now.minute());                 // Dakikayı yazalım
 Serial.print(":");
 if (now.second() < 10) {Serial.print("0");}
 Serial.println(now.second());               // Saniyeyi yazalım
 delay(1000);                                // Biraz bekleyelim
}
